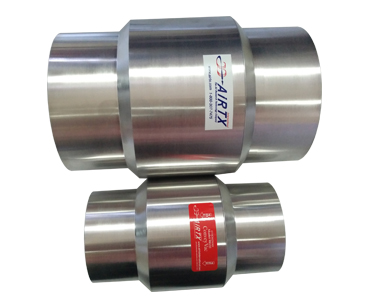

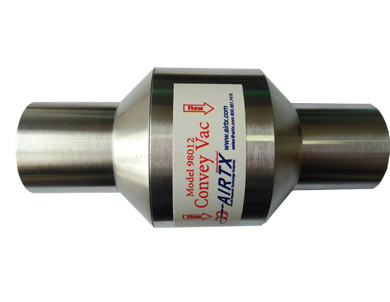

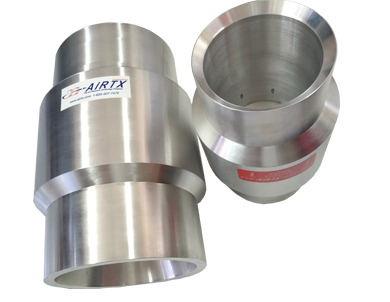

美國AiRTX氣力輸送器

在線輸送干燥物料，技術水平世界前沿

1、美國原裝制造
2、技術水平世界前沿，輸送直徑可達20-150MM，強力型真空吸力增加一倍！
3、超長壽命、終身免維護
4、性能穩定，性價比高

在中國大量已經使用

中國石油、中國石化、中國航空航天、中國煤炭、中國鋼鐵、中國食品、中國醫藥等行業大量使用。石油、化工、軍工、采礦、紡織、造紙、橡膠、印刷、計算機等行業都廣泛應用。

在石油化工、制藥、塑料加工等很多行業大量使用。

可連接輸送管徑20-150mm，可選雙倍吸力！

簡介

氣力輸送器又稱氣動輸送器、氣動傳送器、氣力傳送器、物料輸送器、顆粒輸送器、塑料顆粒輸送器等。美國埃泰克氣力輸送器是目前世界上質量可靠、性價比高的產品。其產品在美國、歐洲、日本等國家大量使用。

工作原理

壓縮空氣經進氣口(1)流入環形高壓腔(2)后，高速流過噴嘴(3)，這股高速氣流在入口(4)處產生一低壓區(真空)，于是入口處的物料被高壓氣流吸入，并被輸入到指定位置(5)

氣力輸送器工作原理

氣力輸送器的優越性

無須昂貴的投資和維護的輸送系統，把產品或原料從一個區域輸送到另一個區域。AiRTX氣力輸送器易于安裝，無電動馬達引起的快速磨損。

1、免維護、低噪音
2、壓縮空氣驅動
3、可配置標準PVC軟管
4、五種規格，材質為鋁或不銹鋼
5、多種規格，有普通型及強力型，適合遠距離垂直或水平輸送
6、調節壓縮空氣壓力即調節物料輸送速
7、多個氣力輸送串聯，可把物料輸送更高、更遠
8、 98008@80psi真空度為6.25" Hg

氣力輸送器的應用

廣泛應用于紡織、化工、食品、電子、塑膠、醫藥、包裝等行業的輕質物料的氣力管道運輸。

* 在線真空
* 可輸送碎片、零件、邊角料、成品、藥丸、小球和高爾夫球
* 在線串聯，可為現存真空系統補充推進氣流，
* 型號為98108（強力型）的氣力輸送器每分鐘可輸送50磅的沙子

典型應用

自動推進—用于輸送機械和制模機等的各種零件，包括球軸承、螺釘及其它各種金屬和塑料零件等。
裝瓶—在瓶裝生產線裝載和輸送瓶蓋。
食品業—輸送蓋子等小物件；在食品方面，從小塊干酪到干燥食品均可輸送。
一般制造業—輸送球軸承、螺釘?shù)雀鞣N金屬和非金屬的零件，可取代昂貴的電動真空系統。
造紙、塑料、印刷—用于廢料的移除。
制藥—輸送藥丸、膠囊、藥片等。
紡織—線的輸送。

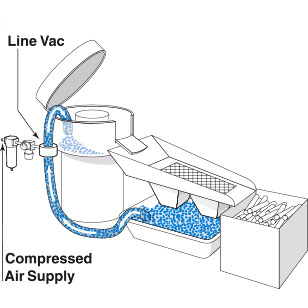

氣力輸送器典型應用

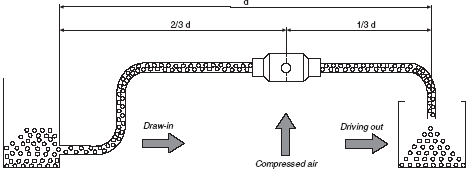

安裝示例

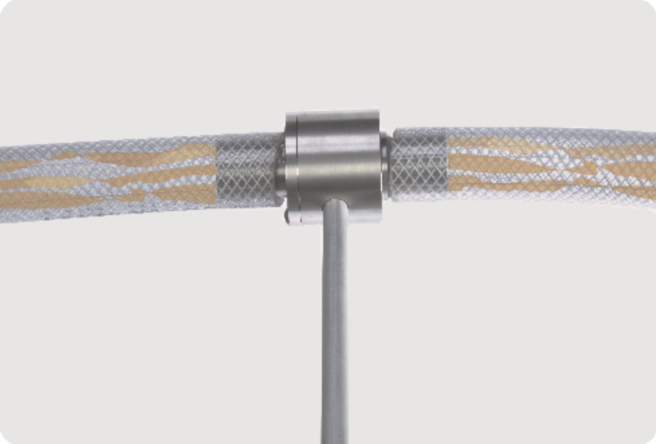

氣力輸送器安裝

規格尺寸及技術指標

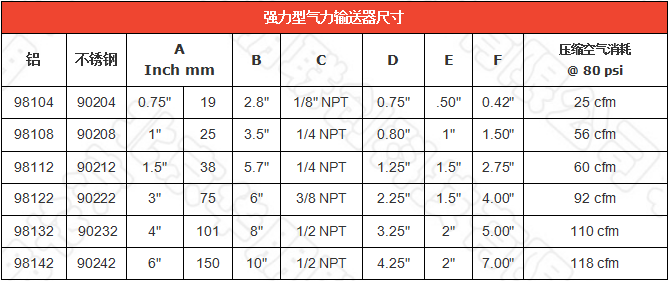

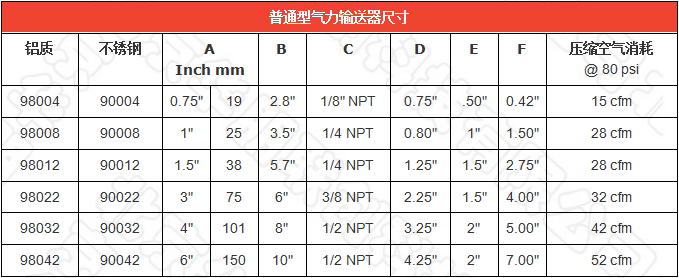

氣力輸送器規格普通型氣力輸送器尺寸強力型氣力輸送器尺寸

壓縮空氣供應

壓縮空氣中含有水汽會造成管線生銹臟污，一些壓縮機也允許油或油蒸氣進入管線。油污和水汽會損害AiRTX節氣產品的性能。 5微米的AiRTX水過慮器可分離出99%的水和雜質，AiRTX油過濾器可過濾油滴到0.01 ppm。

為確保氣力輸送器獲得最佳性能，需要精確的了解壓縮空氣的壓力和氣量。在氣量充足的情況下，壓縮空氣壓力應達到70-90 psi。為確保壓縮空氣的壓力和氣量，管線距離10英尺時應采用1/4”管或1/2”軟管，20英尺時應使用3/8”管或3/4”軟管，50英尺時應使用3/4”管或1”軟管。在輸送管線中，無論氣力輸送器前部真空段還是后部送料段，均應盡量避免90°彎頭，否則，氣力輸送器的效能將降低。

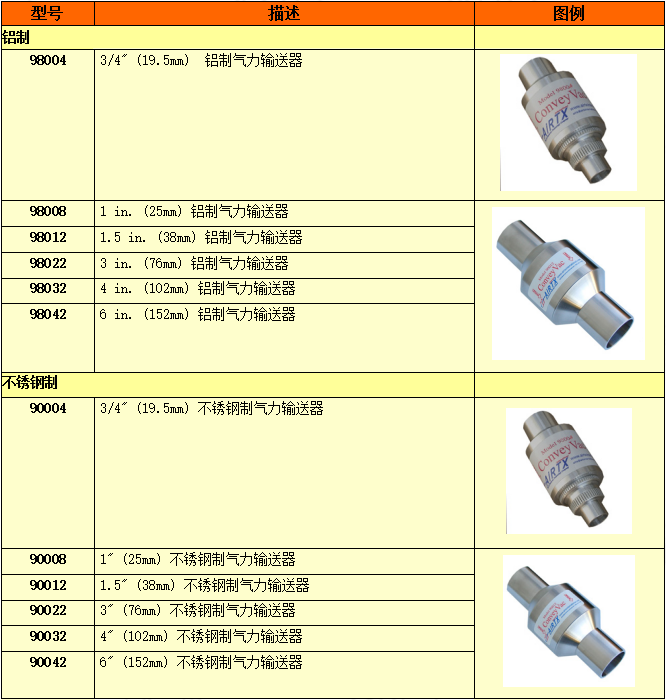

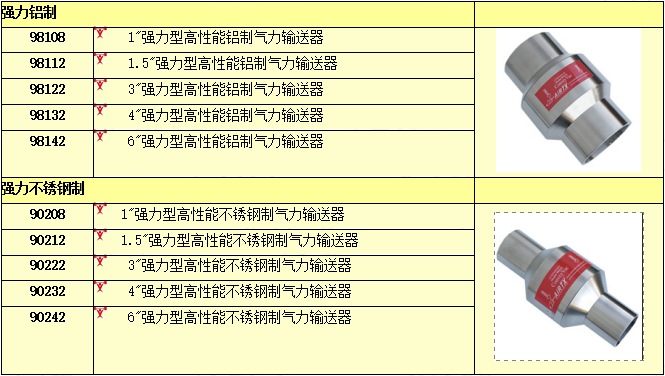

氣力輸送器選型

氣力輸送器選型
